臺車式爐是采用耐火纖維爐襯最多的爐型之一.耐火纖維的安裝方式多種多樣，這里介紹幾種目前使用較廣泛的耐火纖維的安裝方法。

  (1)帶錨固件纖維折疊模塊安裝方法。

  纖維折疊模塊由折疊毯、錨固件、捆扎帶、保護片組成。錨固件形式有蝶形錨固件、角鐵式錨固件、板凳式錨固件等種類，這些錨固件在纖維折疊模塊生產過程中已經預埋在模塊內。

  纖維折疊模塊中間采用兩支耐熱合金鋼穿筋支承整個模塊，通過焊接在爐壁鋼板上的螺栓將模塊固定牢固。爐壁鋼板與纖維模塊之間形成無縫隙的緊密接觸，整個纖維內襯平整、厚度均勻；該方法采用單塊安裝固定，可以單獨拆裝更換;安裝排列方式可采用錯向拼花式排列T也可順次同向排列。此方法可用于臺車式爐的爐頂和爐墻的纖維固定。

  （1）纖維折疊模塊安裝步驟：

1)爐體鋼結構的鋼板上劃線，確定焊接固定螺栓的位置，然后焊接固定螺栓。

2)在鋼板上錯位平鋪兩層纖維毯，并用卡片固定，纖維毯兩層總厚度為50mm。

3)用導向桿將纖維模塊的中心孔對準固定螈栓，并托起纖維模塊使模塊的中心孔嵌入固定螺栓。

4)用專用扳手將螺母經中心孔套管擰在固定螺栓上，并擰緊將纖維模塊固定牢。按順序依次將纖維模塊安裝好。

5)安裝后拆除塑料包裝膜，剪斷捆扎帶，抽出導向管及三合板保護片，并整形。

6)若需要在纖維表面噴涂髙溫涂料時，需先噴涂一層固化劑，然后再噴涂高溫涂料。

  (2)人字架式纖維折疊模塊安裝方法如下圖所示，人字架式纖維折疊模塊安裝方法是將由折疊毯、捆扎帶組成的無預埋錨固件的纖維模塊T用耐熱鋼人字形固定架和穿筋將纖維模塊固定在爐體鋼板上。

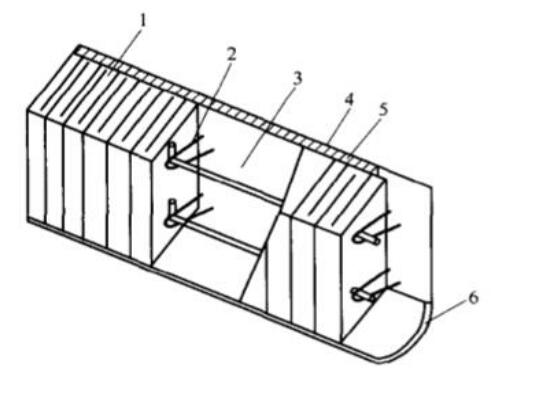

                     人字架式安裝示意圖

                    1-纖維折疊毯；2-人字形固定架;3-穿筋；

                    4-爐壁鋼板；5-平鋪纖維毯；6-纖維補償層

  該方法錨固件結構簡單，施工方便。纖維模塊的固定是通過穿筋方法將相鄰的纖維模塊連接為一體，只能采用沿折疊方向順次同向排列安裝。該方法適用于臺車式爐的爐墻使用。

  人字架式纖維折疊模塊安裝歩驟：

1)在爐墻鋼板上劃線，確定人字架的位置，將人字架焊在鋼板上。

2)平鋪一層纖維毯。

3)將無錨固件纖維折疊毯嵌人兩人字架中間并壓緊，穿入耐熱鋼穿筋。按順序依次安裝好一層。

4)在每層中間需鋪纖維補償層。

5)安裝后拆除塑料捆扎帶并整形。

(3>層鋪式纖維結構安裝方法如圖9-27所示。層鋪式纖維結構是耐火纖維產生后最早應用的安裝方法之一。由于固定件易形成熱短路及固定件壽命等因素，目前用于低溫臺車式爐爐襯和排煙道的內襯砌筑。

  層鋪式纖維結構安裝步驟：

1）在鋼結構的鋼板上劃線焊接固定螺栓。

2）將纖維毯或纖維氈錯層鋪在鋼板上并壓實，纖維壓縮到設計要求厚度。

3）擰緊螺栓上卡板將纖維固定牢。
