多晶莫來(lái)石纖維是一種最新型的超輕質(zhì)高溫耐火纖維，是Al2O3-SiO2系陶瓷纖維的一種。它是將可容性的鋁、硅鹽制成具有一定粘度的膠體溶液，采用高速離心甩絲的方法使膠體溶液成纖，在經(jīng)高溫處理完成晶相轉(zhuǎn)變而制成的。其特點(diǎn)是容量輕，蓄熱量小、導(dǎo)熱系數(shù)小、食用溫度高。多晶莫來(lái)石纖維制成以后可以是散狀的纖維棉，也可以用濕法真空成形將散棉制成各種預(yù)制件或模塊。

       加熱爐高溫段爐頂表面溫度較高，散熱損失大，操作環(huán)境較為惡劣。如果在高溫段爐頂散熱損失，降低爐頂外表溫度。也就是說(shuō)，既能節(jié)約能源，又可改善操作環(huán)境。均熱段高1250mm，加熱段與均熱段過渡區(qū)高也僅為600mm，燒嘴火焰和爐內(nèi)氣流沖刷力較大，如果選用容量太輕的材料，抗火焰氣流沖刷的能力差；若選用太重的材料，則容易脫落。又由于爐頂內(nèi)表面不宜用散狀纖維棉，只能選用粘貼模塊，因此選用PMF200系列為適宜。

       多晶莫來(lái)石纖維模塊施工：

       多晶莫來(lái)石纖維粘結(jié)貼模塊施工相當(dāng)簡(jiǎn)便，其要點(diǎn)為：（1）去除爐頂表面的灰渣和結(jié)瘤，使其平整、清潔；（2）在爐頂貼面和纖維貼面各涂上一層專用的高溫粘結(jié)劑、按一定的規(guī)則逐塊粘貼，用木板將其壓平；（3）在壓平的纖維表面噴灑一層固化劑。經(jīng)驗(yàn)表明，為保證施工質(zhì)量，應(yīng)注意以下幾點(diǎn)：1.爐體表面平整、清潔；2.高溫粘結(jié)劑涂層均勻；3.粘貼時(shí)纖維相互間有一定的壓縮。

       節(jié)能效果

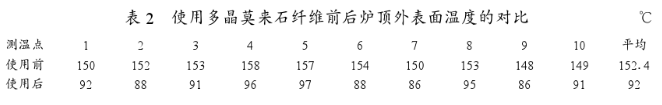

       加熱爐在使用多晶莫來(lái)石纖維后，高溫段爐頂表面溫度明顯下降，這說(shuō)明爐體散熱損失明顯減少。為了進(jìn)行定量對(duì)比，在高溫段爐頂外表面隨機(jī)選取是個(gè)測(cè)溫點(diǎn)，在使用多晶莫來(lái)石纖維前和使用以后，在爐子正常情況下，對(duì)這些點(diǎn)進(jìn)行測(cè)溫，以便對(duì)比。所有數(shù)據(jù)均采用紅外輻射測(cè)溫儀測(cè)得，測(cè)溫結(jié)果如下圖

        通過使用多晶莫來(lái)石纖維，可以取得一定的經(jīng)濟(jì)效益，而且在很大程度上改善了操作環(huán)境，同時(shí)對(duì)加熱爐爐頂也有一定的保護(hù)作用，可以延長(zhǎng)其使用壽命。
